Các loại van điện từ: Cấu tạo, thông số, nguyên lý, tác dụng

Trong quá trình hoạt động của máy móc, thiết bị người ta thường nhắc đến van điện từ. Tuy nhiên không phải ai cũng hiểu được van điện từ là gì? Van điện từ có tác dụng gì?

Hãy cũng theo dõi bài viết để hiểu thêm những thông tin hữu ích về van điện từ nhé!

Van điện từ là gì?

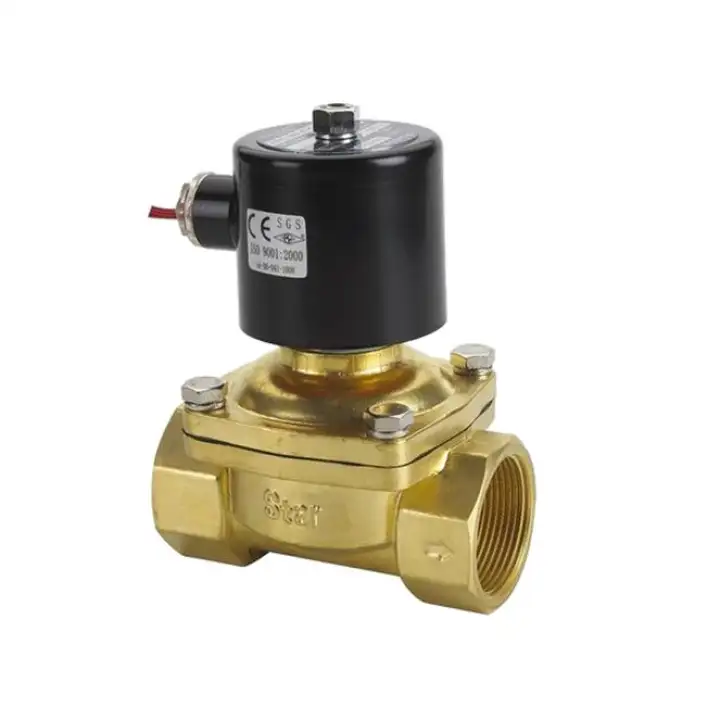

van điện từ
Hình ảnh về van điện từ

Van điện từ (hay theo tên tiếng anh là solenoid valve) là một van hoạt động bằng cơ điện, dùng dòng điện để tạo ra từ trường nhằm điều khiển van đóng mở.

Sử dụng điện áp điều khiển thường sử dụng điện áp 24v hoặc 220v nhằm tạo ra từ trường dạng nam châm điện để hút cửa van đóng hoặc mở thông qua một cuộn dây. Khi cuộn dây được cấp điện, một từ trường được tạo ra, tạo thành lực tác động lên pít tông bên trong các cuộn dây sẽ làm pít tông di chuyển. Tùy thuộc vào thiết kế của van, pít tông tác động hoặc sẽ mở hoặc đóng van. Khi dòng điện được ngắt từ các cuộn dây, các van sẽ trở về trạng thái của nó lúc ban đầu.

Trong van, solenoid trực tiếp hành động, pít tông trực tiếp mở ra và đóng một lỗ bên trong van. Trong van thí điểm hoạt động (còn gọi là servo-type), pít tông, đóng mở một lỗ thí điểm. Áp lực inletline, được dẫn qua các lỗ thí điểm, mở ra và đóng con dấu van.

Van điện từ sẽ giúp hệ thống hoạt động nhanh, độ tin cậy cao, tuổi thọ cao đặc biệt là thiết kế của nó rất nhỏ gọn.

Phân loại

Phân loại theo chức năng

Bao gồm hai loại chính mà van điện từ thường đóng và van điện từ thường mở

Van điện từ thường đóng

Là van ở trạng thái đóng hoàn toàn không cho lưu chất đi qua. Khi cung cấp nguồn điện điều khiển van, tại cuộn hút sẽ sinh ra từ trường theo nguyên lý nam châm điện. Lực từ trường này sẽ hút trục pít tông đang đóng cửa van, khiến cửa van mở ra và cho chất lỏng, khí đi qua van. Khi dừng cung cấp điện áp, lực từ trường sẽ mất. Lúc đó lực đẩy của lò xo sẽ tác dụng khiến pít tông di chuyển và đóng cửa van lại. Van trở lại trạng thái ban đầu là thường đóng và không cho vật chất đi qua van.

Van điện từ thường đóng là loại van thông dụng trên thị trường, đại đa số người ta thường sử dụng van này. Vì thực tế có thể thấy rằng không chỉ van điện từ mà các loại van cơ thông thường khác cũng thường ở vị trí thường đóng hơn khi mở.

Van điện từ thường mở

Với van điện từ thường mở, van thường ở trạng thái mở khi chưa có điện áp điều khiển. Khi có nguồn điện áp cung cấp tại cuộn hút sẽ sinh ra lực điện từ hút pít tông đóng cửa van lại. Khi ngừng cấp điện lò xo lại đẩy pít tông ra khiến cửa van mở. Van trở lại trạng thái ban đầu là thường mở và cho lưu chất đi qua.

Van điện từ thường mở rất hiếm trên thị trường do nhu cầu sử dụng rất ít, nếu có yêu cầu do thiết kế mới cần phải sử dụng tới van thường mở.

Phân loại theo vật liệu chế tạo

Van điện từ bằng nhựa: Loại van này thường được dùng cho môi trường bên ngoài không khí, chịu ăn mòn cao, hoặc dùng cho nước thải, nước có hóa chất.

van điện từ nhựa
Van điện từ nhựa

Van điện từ bằng inox: Thường được sử dụng cho môi trường có tính đặc trưng cao: nước thải, nước có hóa chất,…

Van điện từ bằng inox
Van điện từ bằng inox

Vạn điện từ bằng đồng: là loại van phổ biến nhất và cũng thông dụng nhất.

van điện từ bằng đồng
Van điện từ bằng đồng

Phân loại theo điện áp

Điện áp 24 V: Loại điện áp này khi sử dụng sẽ an toàn cho người vận hành

Điện áp 220V: Điện áp này phổ biến ở Việt Nam do nguồn điện cung cấp tiện lợi, và việc sử dụng nó ở nhiều vị trí, địa điểm khác nhau

Điện áp 110V: ít được sử dụng, và cũng rất ít sản phẩm này trên thị trường.

Phân theo công năng sử dụng

Van điện từ khí nén

van điện từ khí nén
Hình ảnh van điện từ khí nén

Là một thiết bị điều khiển của hệ thống khí nén, chúng được dùng để điều khiển các chuyển động của thiết bị cũng như điều khiển áp lực và lưu lượng cung cấp cho cơ cấu chấp hành.

Van điện từ cho nước

van điện từ nước
Van điện từ nước

Là thiết bị cơ điện dùng để kiểm soát dòng chảy chất lỏng.  Van điện từ khác nhau về đặc điểm của dòng điện mà chúng sử dụng, cường độ của từ trường mà chúng tạo ra, cơ chế chúng sử dụng để điều chỉnh chất lỏng, loại và đặc tính của chất lỏng mà chúng kiểm soát.

Cấu tạo

cấu tạo van điện từ
Cấu tạo van điện từ

Solenoid valve có cấu tạo cơ bản gồm các thành phần chính:

  1. Valve Body (Thân van)
  2. Inlet Port (Đường lưu chất đi vào)
  3. Outlet Port (Đường ra của lưu chất)
  4. Coil / Solenoid (Cuộn dây điện từ)
  5. Coil Windings (Cuộn hút)
  6. Lead Wires (Dây cấp nguồn)
  7. Plunger (Pít tông)
  8. Spring (Lò xo)
  9. Orifice (Cửa van)

Nguyên lý hoạt động của van điện từ

Về cơ bản thì van điện từ hoạt động như sau:

Có một cuộn điện, trong đó có một lõi sắt và mọt lò xo nén vào lõi sắt. Bình thường không có điện thì lò xo ép vào lõi sắt, van sẽ ở trang thái đóng.

Khi tiếp điện, tức là cho dòng điện chạy qua, cuộn dây sinh từ trường sẽ tác động làm hút lõi sắt ra, từ trường này có đủ lực mạnh để thắng lò xo, lúc này van sẽ mở ra.

Hầu hết các loại van thường đóng (loại van phổ biến nhất) hoạt động dựa trên nguyên lý này. Ngoài ra, van điện từ thường mở cũng hoạt động theo nguyên lý tương tự.

Ưu nhược điểm của van điện từ

Ưu điểm

Van điện từ có một số ưu điểm nổi bật sau:

  • Rất nhanh chóng, gần như tức thời khi cung cấp, ngắt nguồn điện điều khiển.
  • Hoạt động rất ổn định, độ bền cao, dễ dàng vận hành và sử dụng.
  • Kích thước và chất liệu đa dạng, sử dụng được cho nhiều hệ thống và môi trường: Nước, dầu, khí, hơi…
  • Phù hợp với nhiều nguồn điện khác nhau: 12v, 24v, 110v, 220v
  • Giá thành của van tương đối rẻ so với các loại van điều khiển tự động.

Nhược điểm

Bên cạnh những ưu điểm chúng cũng có những nhược điểm gồm:

  • Sau khi đi qua van sẽ giảm lưu lượng và tụt áp
  • Phần pít tông dễ bị kẹt bởi các cặn bẩn có trong nước, hoặc dầu
  • Không duy trì điện áp lâu và liên tục vì từ trường có thể gây nóng và chập, hư hỏng van.

Ứng dụng của van điện từ

Van điện từ được ứng dụng hầu hết trong công nghiệp cũng như dân dụng.

Van điện từ dầu thủy lực
Van điện từ dầu thủy lực

Trong công nghiệp, van solenoid dùng cho các hệ thống nước sạch, hệ thống xử lý nước thải hay các hệ thống vi sinh, các thiết bị thủy lực, thiết bị máy nén khí, hệ thống khí nén, hệ thống bơm nước,…

Trong dân dụng, các loại van solenoid  được dùng cho cấp nước và xả nước máy giặt, van đảo chiều điều hòa không khí, các loại máy hàn dân dụng…

Trên đây là một số giới thiệu cụ thể về van điện từ. Tuy nhiên bài viết chưa hoàn toàn đầy đủ, mong sẽ nhận được sự đóng góp từ mọi người.
